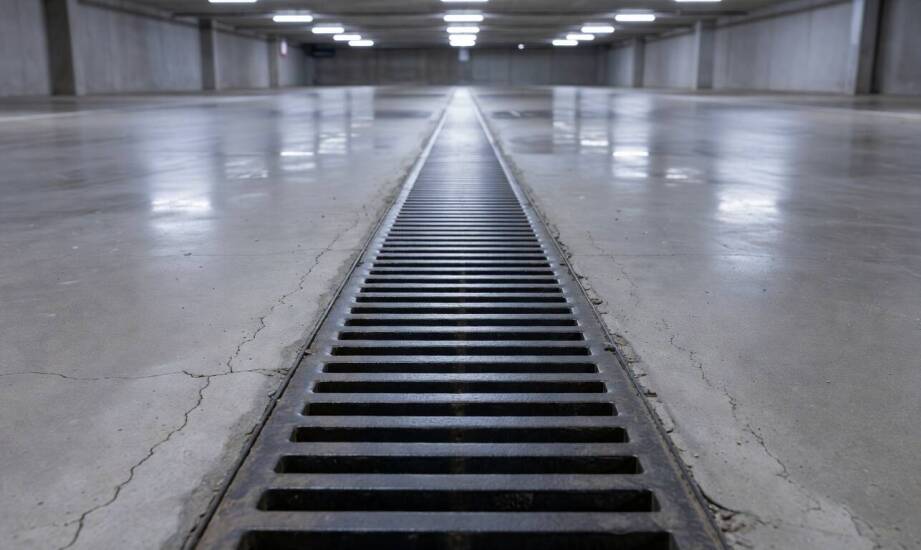

Co się dzieje, gdy odwodnienie ma zbyt niską klasę obciążenia dla drogi, parkingu i garażu

Po zamontowaniu elementów odwadniających na nowej drodze, firmowym parkingu lub w garażu podziemnym cała infrastruktura wygląda solidnie. System w początkowej fazie bez problemu radzi sobie z odprowadzaniem wód opadowych, a estetyczne ruszty gładko licują się z betonem lub kostką brukową. Właściciel obiektu ma wrażenie sprawnie zrealizowanej inwestycji. Skutki błędnie określonych parametrów wytrzymałościowych ujawniają się zazwyczaj dopiero po pierwszym pełnym sezonie eksploatacji. Zbyt niska klasa obciążenia prowadzi do powstawania mikropęknięć na powierzchni rusztów pod wpływem ciągłego nacisku kół. Z czasem dochodzi do poważniejszych deformacji korpusów kanałów, a w skrajnych przypadkach do niebezpiecznego osiadania całego układu w gruncie. Pozorny zysk wynikający z oszczędności materiałowych na etapie projektu szybko zamienia się w konieczność przeprowadzenia niezwykle kosztownego remontu zniszczonej nawierzchni.

Co w praktyce oznacza klasa obciążenia instalacji

Wytyczne opisane w europejskiej normie PN-EN 1433 precyzyjnie definiują dopuszczalne obciążenie testowe dla systemów odprowadzania wody opadowej. Deklarowana klasa dotyczy całego układu pracy korpusu, rusztu oraz sposobu podparcia w gruncie, a nie pojedynczego detalu wyjętego z pudełka. Oznacza to, że sam produkt musi ściśle współpracować z opaską betonową, aby prawidłowo pełnić swoją funkcję ochronną. Parametr wyrażony w kiloniutonach określa siłę, jaką zmontowany w docelowym miejscu kanał jest w stanie przenieść bez najmniejszego uszczerbku dla swojej konstrukcji. Weryfikacja tej wartości odbywa się wprawdzie w warunkach laboratoryjnych, ale odwzorowuje realne naciski spotykane na współczesnych ulicach i placach.

Najniższa kategoria A15 wytrzymuje nacisk rzędu 15 kN i znajduje zastosowanie wyłącznie w strefach ruchu pieszego oraz na ścieżkach rowerowych. Kategoria B125, zdefiniowana na poziomie 125 kN, obsługuje przydomowe podjazdy i strefy o umiarkowanym natężeniu ruchu pojazdów osobowych. Wariant C250 toleruje 250 kN i idealnie sprawdza się w strefach przykrawężnikowych oraz przy lekkim transporcie kołowym. Instalacje oznaczane jako D400 przenoszą ciężar rzędu 400 kN, dlatego rutynowo trafiają na pasy ruchu drogowego, stacje paliw i miejskie place manewrowe. Przemysłowe obszary rozładunkowe wymuszają z kolei stosowanie wyrobów o odporności od E600 do F900.

Właściwe dopasowanie tych normatywnych parametrów warunkuje zachowanie stabilności hydraulicznej oraz mechanicznej. Niedoszacowanie sił działających na nawierzchnię skutkuje miejscowymi przeciążeniami użytego materiału. Takie naprężenia wciąż się kumulują podczas powtarzających się przejazdów ciężkich aut. W rezultacie struktura nośna ulega osłabieniu, co w krótkim czasie prowadzi do destrukcji krawędzi szczelinowych i niebezpiecznego zapadania się rusztów. Uszkodzeniu ulega również sama linia styku korytka z docelową nawierzchnią. Pojawiające się tam wykruszenia betonu otwierają drogę dla destrukcyjnej wody, która penetruje głębsze warstwy gruntu i sukcesywnie wypłukuje podbudowę.

Błędy w doborze odwodnienia do specyfiki ruchu

Specyfika ruchu kołowego odgrywa znacznie większą rolę przy projektowaniu nawierzchni niż sama masa pojedynczego samochodu wpisana w dowód rejestracyjny. Na drogach publicznych miejska infrastruktura musi nieustannie znosić bardzo częste przejazdy pojazdów ciężarowych jadących z dużą prędkością. Taki scenariusz generuje potężne siły dynamiczne i uderzeniowe. Na parkingach mamy do czynienia z nieco mniejszym ciężarem aut osobowych, ale układ przejmuje tam agresywne siły skrętne powstające podczas częstego manewrowania. W garażach podziemnych wyzwaniem stają się natomiast skoncentrowane obciążenia punktowe od kół pojazdów stojących na niewielkiej przestrzeni przez wiele godzin.

Poważnym uchybieniem wykonawczym pozostaje próba montowania systemów w kategorii A15 lub B125 na powierzchniach docelowo przyjmujących jakikolwiek transport dostawczy. Zbyt słabe osadzenie w podbudowie i pominięcie właściwej warstwy betonu potęgują niszczący wpływ ruchu kołowego. Nawet najlepszy technologicznie kanał o wysokich parametrach ulegnie szybkiemu zniszczeniu, jeśli opaska betonowa nie zapewni mu rygorystycznie wyliczonego podparcia bocznego.

Dynamika zniszczeń w ogromnym stopniu zależy od otoczenia całej instalacji. Na ruchliwych ulicach obciążenia dynamiczne błyskawicznie kruszą niedopasowane kratki żeliwne lub wyłamują ich punktowe mocowania. Nawet niewielki luz powiększa się z każdym kolejnym przejazdem ciężarówki. Na parkingach proces degradacji przebiega wolniej i na początku objawia się drobną nieszczelnością połączeń między modułami, co docelowo prowadzi do zapadania się kostki brukowej wokół odpływu. W garażach podziemnych stały nacisk punktowy często wywołuje trwałe odkształcenia metalowego profilu, skutecznie utrudniając późniejsze serwisowanie układu.

Właściwa ocena inwestycji wymaga uprzedniego przewidzenia rzeczywistej liczby cykli przejazdowych. Analizując rynki o wysokim uprzemysłowieniu, takie jak Śląsk, inżynierowie muszą restrykcyjnie dobierać parametry nośności do intensywnego transportu. Odpowiednio wdrożone odwodnienia liniowe w Tychach udowadniają, że rygorystyczne zaplanowanie częstotliwości przejazdów zapobiega awariom. Jako doświadczony polski producent obecny na rynku od ponad czterdziestu lat, firma AS PPH Odwodnienia Liniowe z Piaseczna dostarcza sprawdzone komponenty w przedziałach wytrzymałościowych od B125 do F900. Oferowana technologia skutecznie zapewnia ciągłość pracy strategicznej infrastruktury transportowej.

Trafna weryfikacja realnych potrzeb danego obiektu bazuje przede wszystkim na rzetelnej ocenie przewidywanego scenariusza eksploatacji terenu. Sama deklaracja producenta widniejąca w katalogu technicznym nie zagwarantuje długoterminowego bezpieczeństwa, jeśli na etapie wyboru zabraknie szczegółowej analizy sił dynamicznych. Kluczem do niezawodności odprowadzenia wody jest potraktowanie korytka oraz otaczającego go betonu jako nierozerwalnego układu współpracującego. Prawidłowa ocena tego typu mechanicznych zależności niemal całkowicie eliminuje ryzyko przedwczesnych pęknięć materiału. W ten sposób nawierzchnia wokół zamontowanego kanału zachowuje pełną stabilność, a koszty jej długoterminowego utrzymania sprowadzają się jedynie do bezproblemowych przeglądów konserwacyjnych.
