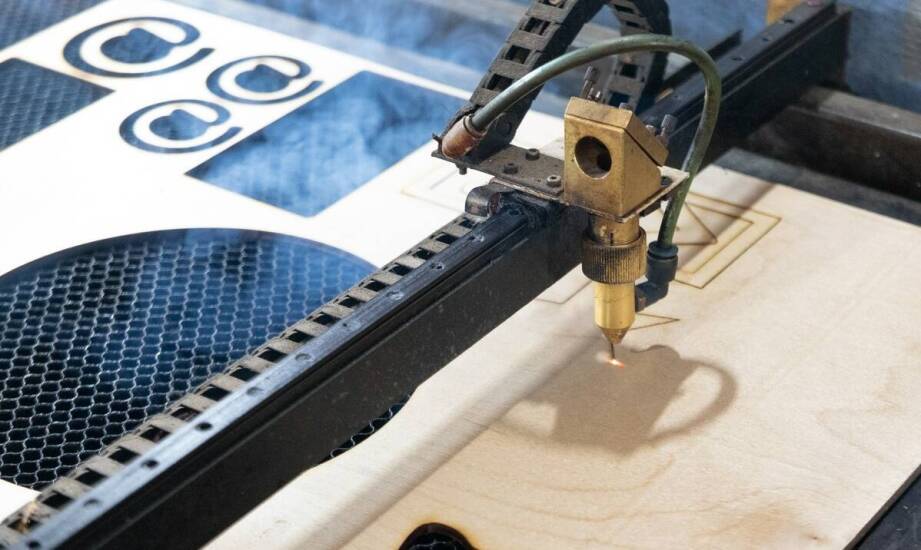

Jak cięcie laserem w trzech osiach upraszcza obróbkę rur, profili i detali przestrzennych

Jak cięcie laserem w trzech osiach upraszcza obróbkę rur, profili i detali przestrzennych

Sytuacja, w której rura z wieloma otworami pod różnymi kątami przestaje pasować do konwencjonalnego procesu produkcyjnego, jest powszechna w zakładach metalowych. Zwykłe cięcie laserowe 2D w naturalny sposób ogranicza się do płaskich arkuszy blach. Kiedy detal ma formę zamkniętego profilu, obróbka w dwóch wymiarach często zmusza inżynierów do dzielenia elementu na części, żmudnego ręcznego wycinania lub stosowania skomplikowanych form gięcia. Takie podejście wydłuża czas pracy i naraża cały projekt na utratę wymaganej precyzji. Przejście na obróbkę trójwymiarową pozwala prowadzić wiązkę bezpośrednio po powierzchni przestrzennej, eliminując problem niedopasowanych elementów na kolejnych etapach produkcji.

Jak przestrzenny ruch głowicy zmienia obróbkę detali?

Maszyny zdolne do pracy w trzech wymiarach drastycznie zmieniają podejście do kształtowania materiału. W tradycyjnym wariancie narzędzie operuje tylko na płaszczyźnie poziomej. W zaawansowanych systemach głowica tnąca porusza się w osiach liniowych X, Y i Z oraz w osiach obrotowych A i C. Dzięki temu urządzenie zyskuje ogromną swobodę w docieraniu do trudnodostępnych miejsc na materiale. Często sama rura lub profil zostaje unieruchomiona w specjalnych uchwytach, które płynnie obracają detal wokół własnej osi. Równocześnie głowica tnąca może się przechylać o kąt sięgający nawet czterdziestu pięciu stopni.

Taki zakres ruchu sprawia, że rury, profile zamknięte oraz elementy o zmiennym przekroju są naturalnym polem dla tej technologii. Laser bez problemu omija przeszkody, precyzyjnie wycinając skomplikowane kontury, zamki montażowe lub szczeliny. Inżynierowie nie muszą już mozolnie rozwijać modelu przestrzennego na płaską blachę, aby odpowiednio zaprogramować maszynę. Cała ścieżka narzędzia generowana jest w oprogramowaniu na bazie trójwymiarowego modelu bryłowego. Nawet przy bardzo cienkich ściankach wiązka światła nie wywołuje fizycznego nacisku, dlatego materiał pozostaje całkowicie wolny od odkształceń mechanicznych podczas całego procesu obróbki.

Dokładność, czystość krawędzi i optymalizacja czasu pracy

Jakość wykonania skomplikowanych geometrii opiera się w dużej mierze na stabilności pracy urządzenia. W nowoczesnych parkach maszynowych dokładność obróbki przestrzennej bez trudu osiąga poziom dziesiątych części milimetra. Czystość krawędzi to kolejny aspekt, który decyduje o braku konieczności dalszego gratowania. Zastosowanie odpowiedniego gazu asystującego odgrywa tu kluczową rolę. Użycie azotu pod wysokim ciśnieniem gwarantuje gładką powierzchnię pozbawioną warstwy tlenków, co wyraźnie ułatwia późniejsze spawanie. Z kolei tlen znacznie przyspiesza cięcie przy grubszych materiałach.

Wprowadzenie tej technologii do hali produkcyjnej niemal zawsze prowadzi do drastycznej redukcji liczby osobnych operacji. W jednym przejściu maszyna potrafi wykonać precyzyjne fazowanie, zastępując tym samym wiercenie, frezowanie i wieloetapowe przygotowanie brzegów pod spoinę. Gotowy detal od razu trafia na stanowisko spawalnicze. Taka optymalizacja odczuwalnie ułatwia budowę konstrukcji stalowych, gdzie skrócenie czasu montażu sięga nierzadko nawet czterdziestu procent. Właśnie takie możliwości produkcyjne daje laserowe cięcie 3d, które zakład Amstal z Modlnicy z powodzeniem integruje z klasycznymi procesami. Pozwala to na sprawną realizację zleceń dla wymagających dostawców z branży automotive.

Należy jednak pamiętać, że obróbka laserowa nie eliminuje całkowicie tradycyjnych technik skrawania z przemysłu. Kiedy projekt przewiduje bardzo wąskie tolerancje pasowania obrabianego otworu lub uformowanie głębokich kieszeni technologicznych, frezowanie CNC pozostaje wciąż niezbędnym etapem pracy.

Perspektywy obróbki przestrzennej w produkcji seryjnej

Przejście na nowoczesne metody cięcia widoczne jest wyraźnie w wymagających gałęziach gospodarki. W motoryzacji maszyny tego typu regularnie formatują skomplikowane rury wydechowe oraz przestrzenne elementy nośne karoserii samochodowej. Z kolei producenci systemów wentylacyjnych cenią tę technologię za możliwość błyskawicznego przygotowania kształtowników. Tak opracowane profile bezbłędnie przylegają do siebie podczas ostatecznego montażu kanałów dystrybucji powietrza.

O ostatecznej przydatności systemu do konkretnego zlecenia decydują zawsze parametry detalu i skala planowanego przedsięwzięcia. Im bardziej skomplikowana geometria przestrzenna i wyższy wymóg powtarzalności w dużej serii, tym bardziej opłacalne staje się wykorzystanie skupionego światła. Dodatkowym kryterium pozostaje zazwyczaj grubość ścianki, która w typowych zastosowaniach przemysłowych sięga do dwudziestu milimetrów. Wysoka precyzja, minimalizacja odpadów produkcyjnych oraz znaczne uproszczenie logistyki międzystanowiskowej sprawiają, że technologia ta znakomicie wpisuje się w rygorystyczne oczekiwania nowoczesnych zakładów. Odpowiada ona na bezpośrednią potrzebę płynnej produkcji seryjnej bez utraty koniecznej elastyczności.
