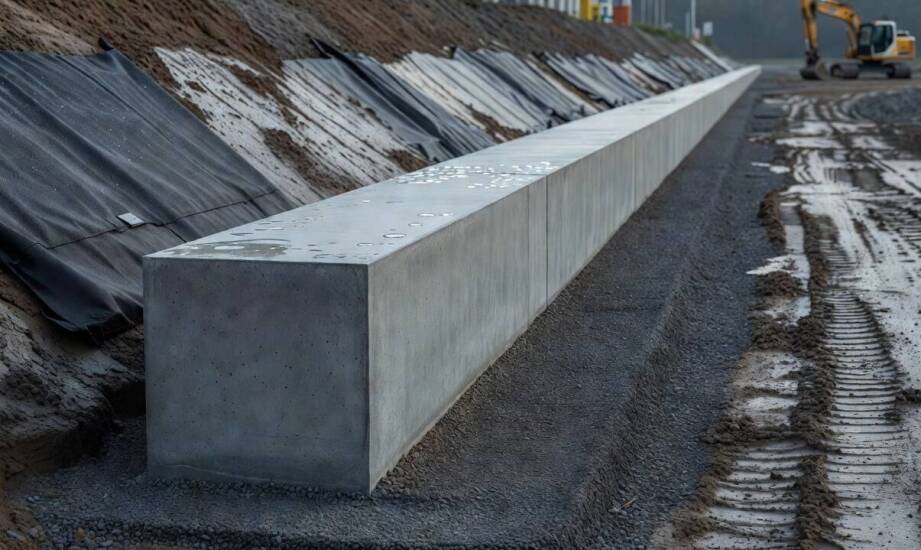

Jak przygotować specyfikację prefabrykowanej ściany oporowej, żeby uniknąć rozbieżności między projektem a wykonaniem

Projektant sporządzający dokumentację ściany oporowej doprecyzowuje techniczne parametry elementu na długo przed wejściem inwestycji w fazę wykonawczą. Niedokładne założenia w projekcie powodują rozbieżności między obliczeniami inżyniera a stanem faktycznym na placu budowy. Brak spójnych wytycznych na początkowym etapie zamówienia generuje niepotrzebne koszty, utrudnia pracę podwykonawcom oraz wymusza przesunięcia w harmonogramie. Prawidłowe skonstruowanie opisu technicznego wymaga uwzględnienia właściwości fizycznych materiału prefabrykowanego.

Zbieranie danych o obciążeniach i warunkach gruntowych

Projektując ściany oporowe prefabrykowane, inżynier określa wielkość obciążenia naziomu, natężenie ruchu drogowego oraz fizyczne sąsiedztwo naturalnej skarpy. Przykładowe parametry z katalogów technicznych producentów często zakładają obciążenie naziomu w przedziałach 5, 16,7 lub 33,3 kN/m², w zależności od ostatecznego przeznaczenia terenu za murem. Sytuacja wymaga wnikliwej analizy w przypadku występowania stałego ruchu ciężkiego. Zgodnie z wytycznymi Eurokodu 7 wartości 1,5 oraz 1,3 stanowią częściowe współczynniki bezpieczeństwa dla oddziaływań zmiennych. Nie można ich traktować jako gotowych mnożników weryfikujących ostateczny obrót czy przesunięcie całego elementu betonowego. Inżynier konstruktor przelicza parametry na podstawie dokładnej mechaniki sił działających na nową infrastrukturę.

Wyniki badań geotechnicznych oraz ocena poziomu wód gruntowych warunkują dobór odpowiedniego wariantu posadowienia całej konstrukcji. Wysoki poziom wód gruntowych wymusza wykonanie drenażu i warstwy filtracyjnej w celu redukcji parcia hydrostatycznego. Woda gromadząca się w ziemi za murem znacząco zwiększa siły napierające na pionowy fragment konstrukcji. Grunt znajdujący się bezpośrednio pod stopą fundamentową powinien charakteryzować się brakiem właściwości wysadzinowych poniżej strefy przemarzania. Projektanci zalecają posadowienie elementu na głębokości minimum 0,50 metra względem przylegającego terenu. Typowe instrukcje montażowe wskazują na przygotowanie podłoża w postaci zagęszczonego piasku grubego o miąższości do 30 centymetrów. Płaszczyznę stabilizuje się dodatkową, kilkucentymetrową warstwą chudego betonu o parametrach wytrzymałościowych C8/10.

Analiza środowiska pracy definiuje szczegółowe wymagania technologiczne wobec mieszanki betonowej i stalowych złączy. Klasy ekspozycji z grupy XF określają odporność materiału na cykliczne zamrażanie i rozmrażanie w obecności wilgoci. Parametry z grupy XA opisują natomiast podatność na agresję chemiczną wywołaną obecnością siarczanów lub kwaśnym odczynem gleby. W procesach produkcyjnych powszechnie stosuje się sprawdzony beton klasy C30/37, charakteryzujący się odpowiednią szczelnością W8 oraz wysoką mrozoodpornością. Umiejscowienie elementu oporowego w środowisku o podwyższonej agresywności wiąże się z koniecznością domieszania specjalistycznych cementów siarczanoodpornych. Konstruktor ustala w takich sytuacjach grubszą otulinę zewnętrzną, zabezpieczającą pręty zbrojeniowe przed postępującą korozją.

Wymagania techniczne i podział w specyfikacji

Weryfikacja przykładowych kart katalogowych pomaga uporządkować proces kompletowania zamówienia zleceniowego. Moduły formowane zgodnie z wytycznymi europejskiej normy PN-EN 15258 posiadają zmienne proporcje stopy fundamentowej uzależnione od weryfikowanej klasy obciążenia. W przypadku niewielkiego nacisku rzędu 5 kN/m² wymiar stopy waha się od kilkudziesięciu centymetrów do niespełna dwóch metrów. Firma Prefton dobiera odpowiednią konfigurację zbrojenia przestrzennego już na wczesnym etapie przygotowania formy stalowej. Zastosowanie żebrowanej stali wysokogatunkowej wewnątrz zastygającej mieszanki zapewnia prawidłowe przeniesienie momentów zginających oraz normową kontrolę szerokości rozwarcia rys. Inżynier oceniający konstrukcję nie posługuje się ogólnikowym terminem braku pęknięć, lecz precyzyjnie przelicza stany graniczne nośności i użytkowalności.

Dokumentacja techniczna rozdziela stawiane wymagania na trzy główne kategorie. Należą do nich sam moduł betonowy, przygotowanie podłoża nośnego oraz późniejsza procedura montażowa. Jasne rozgraniczenie odpowiedzialności pomiędzy poszczególne etapy eliminuje ryzyko przeciągających się sporów podczas końcowych odbiorów robót inżynieryjnych. Specyfikacja prefabrykatu zawiera jego dokładne wymiary geometryczne, dopuszczalne odchyłki rzędu kilkunastu milimetrów oraz obostrzenia dotyczące grubości otuliny betonowej. Wytyczne dla przestrzeni roboczej określają minimalną nośność gruntu nienaruszonego w dnie wykopu, często szacowaną na poziomie około 200 kPa. Odpowiednia instrukcja wbudowania precyzuje technologię zasypywania rur drenażowych kruszywem i docelowy stopień zagęszczenia gruntu filtracyjnego.

Staranne opracowanie pełnej dokumentacji technicznej warunkuje sprawną realizację każdego etapu prac ziemnych. Połączenie szczegółowego opisu układu sił, parametrów nośnych wykopu oraz wytycznych montażowych ułatwia inwestorom bezbłędne dostarczenie odpowiednich materiałów. Brak niedomówień technicznych na linii twórca projektu a wytwórca pozwala ograniczyć ryzyko wprowadzania nagłych korekt na placu budowy. Prefton produkuje wielkogabarytowe ściany oporowe typu L oraz rzadsze konstrukcje żelbetowe na zamówienie spółek realizujących inwestycje infrastrukturalne. Procedura zbrojenia form i wylewania betonu uwzględnia surowe wymagania obowiązujących norm oraz zbadaną specyfikę lokalnych warunków geotechnicznych. Zastosowanie precyzyjnie wykonanych elementów żelbetowych skraca czas zabezpieczania wykopów i trwale stabilizuje różnice poziomów terenu.
